KZ-C 簡介
KZ-C系列水泵自動控制器集所有水泵（風機）電機二次控制回路于一體，完全去掉了控制柜內部復雜的二次接線，使制造控制柜這種專業廠家完成的工作成為自己可以動手的易事，只需與控制柜內接觸器線圈相聯，就可以完成全部的控制任務；本產品在制造工藝上，是以模塊化設計流水線生產智能化高的特點，外觀上設計也很精美、安裝及其方便；這一切都為用戶的生產成本大大降低，效率反而還得到了提高 。
KZ-C系列水泵自動控制器用途十分廣泛。除了用于水泵控制，還可以應用于風機 等其他電機的控制，KZ-C系列水泵自動控制器具有優越的性價比，購買成本大大低于購買零件然后安裝的價格。該產品已獲得中國國家專利。專利號為：ZL201220343136.9
二、 主要性能特點

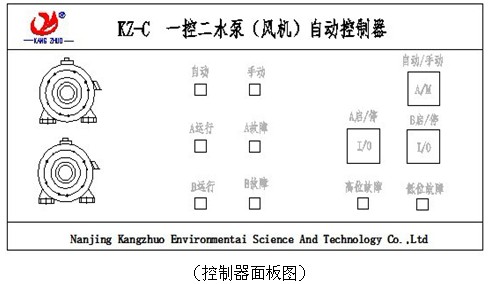

顯示直觀，從面板圖形和指示燈即可以清楚看到設備的工作和故障狀態。
通過安裝液位開關(或者電極傳感器)可以實現設備的全自動控制。其中包括對兩臺泵的手動/自動啟停、啟動順序控制、故障報警自動輪換功能。
投放水中的液位開關使用了12V電壓，在確保安全的同時，延長了產品壽命。
不僅用于潛水設備;同時適用于普通供水設備,只需將投入水池內的液位開關觸點改選為常閉。
控制器具有超高水位時二臺設備同時工作的功能，提高了設備應付突發事件的能力。
控制器軟件具有人工智能判斷功能，當液位開關出現接錯或者損壞時，會自動發出聲光報警，提示及時更換。而且會自動將先前備用的液位開關代替壞的液位開關繼續工作(如果低液位開關壞，會高代替低，超高代替高；如果高液位開關壞，會超高代替高)。
自動控制輸入信號設計為液位開關（浮球）輸入，同時可以接受模擬量阻值信號以及干接點信號。
該控制器具有優越的性價比，安裝方便，購買成本遠低于購買元件自己組裝的材料及人工價格。尤其適應OEM專業廠家。
集成度高，控制箱內沒有二次線路，可以縮小控制柜體積，大大降低控制柜成本。
產品為集成線路，免維護。
三、技術參數
工作電源： AC220v/50Hz ；
輸入信號： 無源接點x3組（浮球、行程開關等）；
輸出容量： 1A/AC220v ；
控制方式： 自動（浮球、行程開關等）；
手動（微動按鈕）；
相對濕度： ≤95%RH，不結露，無腐蝕性氣體場所 ；
使用環境溫度： -20℃~70℃ ；
額定功耗： ≤ AC 1w ;
控制器外形尺寸 ： 96mmX48mmX100
面板開孔尺寸： 92mmX45mm
重量: 300g

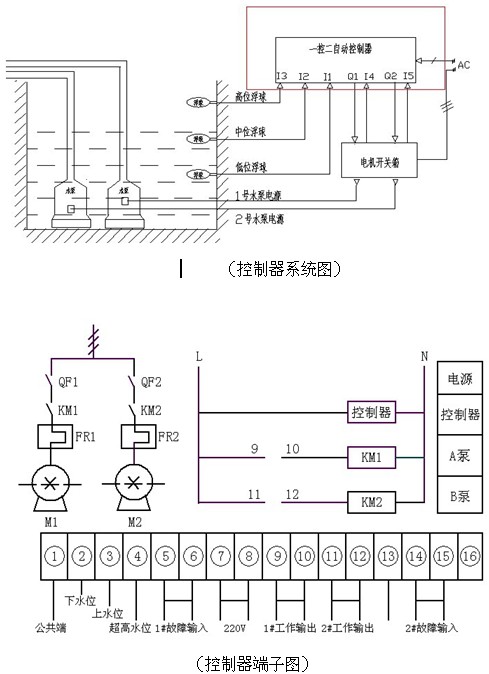

四、原理接線圖
五、使用說明
1、安裝
1該控制器使用國際標準尺寸的機殼,安裝時僅需在面板上開一個長方孔。
2.將控制器嵌裝于控制柜面板上, 周圍應留出適當的空間,以利于接線、散熱。
3.如果沒有與控制器相對應的信號輸入，不影響整個控制器正常工作，但控制器無法起到相對應的保護作用。
2、液位控制傳感器
該控制器可以使用不同的液位傳感器：
KZ型液位浮球開關 (傳感器), 可采用雙球或單球控制。
單球（如我公司生產的KZ-BF型）時：浮球信號線接端子1、2-3（將2、3并聯）。
雙球（如我公司生產的KZ-FK型）時：低水位端子1、2；高水位浮球信號線接接端子1、3；超高位端子可以短接。
三球時：低水位接端子1、2；高水位接端子1、3；超高水位接1、4。
注： 用于排水，液位開關均采用常開觸點。用于供水，液位開關均采用常閉觸點。
3、運行及維護
1.調試前請仔細檢查控制柜及控制器的配線,確認無誤后,合上控制柜電源,使控制器處于運行狀態。
2.系統調試好后請鎖好控制柜門。定期檢查接觸器的觸點情況及水泵、電機是否工作正常, 以及接線端子有無松動。檢修時,應切斷電源后再進行。
3.當控制大功率水泵電機（45KW以上）時，由于二次控制回路的電流較大，為確保控制器長期穩定工作，可以采用內部輸出信號通過中間繼電器接入控制回路。
4.如果在運行中發現，控制器在自動工作狀態下無故轉為手動狀態，說明液位開關連接出現問題。請立即檢查液位開關是否接錯或者對損壞的進行更換。
如發現問題，請及時與我們聯系。對私自拆卸而造成的損壞我公司不承擔保修責任。
六、維護保養
產品自售出起一個月包退三個月包換一年內免費保修，終身維修服務 在使用過程中如需技術幫助，公司設立了營銷服務的專業客服，免費為用 戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。 24小時服務熱線：025-86666104
訂貨需知
*請注明型號、數量、是否有特殊需要。
