控制柜名稱： PLC控制柜 控制柜概述： PLC綜合控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全。可以根據實際控制規摸大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散（DS...
控制柜名稱：PLC控制柜
控制柜廠家：南京康卓環境科技有限公司
康卓PLC控制柜作為控制核心在整個控制系統中起著至關重要的作用，PLC系統的擴展性、控制實時性以及在惡劣環境下的穩定性也促進了PLC控制柜在各個行業的應用。PLC控制柜實際上是由各個低壓元器件組裝在一起的具有可編程性的控制系統，用戶可根據自己的需要提出需要控制的設備以及設備的控制方式，康卓科技電氣工程師會為您提供較完美的解決方案。
康卓PLC控制柜一般由斷路器、中間繼電器、開關電源、信號隔離柵、觸摸屏以及PLC組成，PLC的品牌及規格決定了PLC控制柜的價格。PLC控制柜的布局結構如圖1所示：

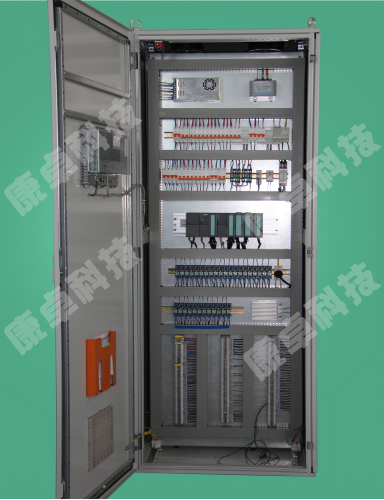

圖1
圖1所示的PLC控制柜由西門子S7-300PLC組成，屬于中高端產品，模塊化結構。也是被普遍應用的品牌，但隨著科技的進步，該系列產品將會被S7-1500替代。以下是由康卓科技電氣工程師圍繞由S7-300組成的PLC控制系統進行介紹。
PLC系統的優點之一是其系統的可擴展性，S7-300PLC采用模塊化結構，點數可以根據需求擴展，可通過在CPU右方添加模塊或建立ET200M等方式擴展系統。目前ET200M為采用較多的方法，ET200M系統可以將控制系統延伸至設備旁邊這樣就省卻了大量的連接電纜，該系統在一些占地面積較大，設備較為分散的場合應用較為廣泛，如：污水處理廠等。ET200M系統圖如圖2所示：

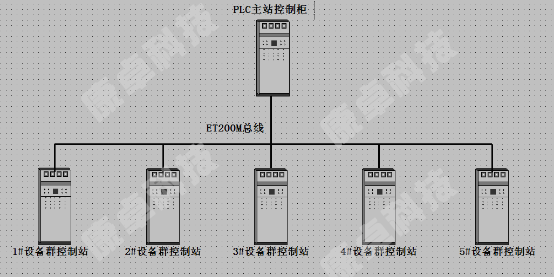

圖2 ET200M網絡結構
PLC系統的優點之二在于其強大的通信功能，支持目前行業內常用的各種通信方式如Modbus RTU、工業以太網、Profibus-DP、MPI、PPI等等。大型系統中常用的為工業以太網及Profibus-DP通信，與第三方儀表則常用Modbus-RTU通信，在污水處理行業中現場控制柜與上位機系統常采用工業以太網的方式，既可以保證通信速度又支持遠距離通信。利用光電轉換器可以進一步延長通信距離還可以組成環網冗余系統，環網冗余系統的網絡結構如圖3所示：

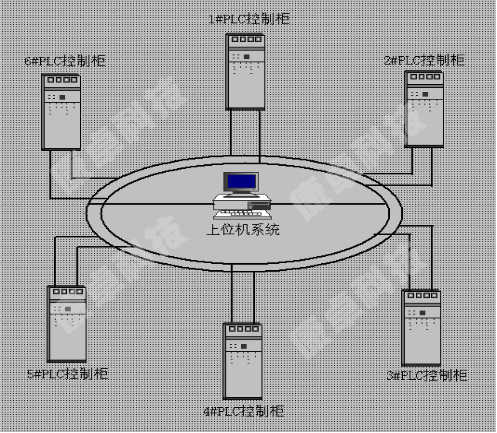

圖3 光纖環網冗余系統
組成如圖3所示的光纖環網冗余系統的前提是每個控制柜內必須有一個CPU并且配置以太網接口而且必須有一個支持環網冗余的光電轉換器。光纖環網冗余系統的優點在于提供通信網絡的雙層保護，無論光纖在哪一點斷開均不會影響整個系統的功能，每個控制站點都可以相互通信但又是彼此獨立的。
隨著GPRS技術的普遍應用，應用于PLC系統的第三方GPRS設備越來越多，使用方法也越來越簡便。PLC系統加入GPRS功能就好像給PLC裝上了一對翅膀，可以放置在任何一處條件許可的位置，而且可以遠程調試與監控避免了工程師的來回奔波，省時省力。廣州巨控的GRM200G系列PLC專用GPRS模塊具備上述的的所有功能，利用GRM200G組成的系統如圖4所示：

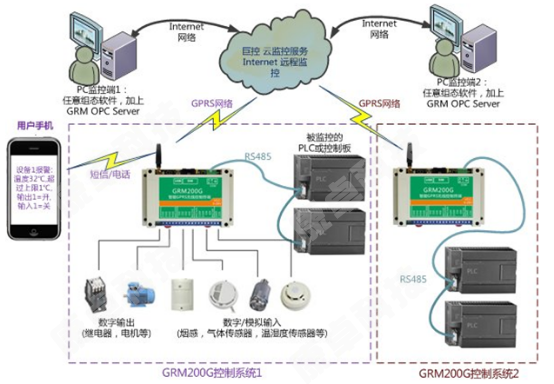

圖4 GPRS系統
PLC控制柜柜內簡潔明了，使用的元器件也很單一，沒有像傳統控制柜那樣復雜的線路結構，而且使用對人體安全的直流24V電控制交流設備，接線、調試、維護方便。設備控制邏輯的改變不需要更改硬件接線只需更改軟件程序即可。一臺電腦一位專業工程師即可為您解決所有的問題，節省了大量的人力、財力與物力。
康卓PLC項目成績回顧
康卓科技始終環抱理想，永遠拼搏追求，我們的使命：為人類帶來快樂安全的生活，努力致力于各種環保事業自動化技術方面的研究與開發。憑借過硬的技術水平和完善的售前、售中、售后服務，康卓科技贏得了廣大用戶的信任，如南京南鋼1#溝泵站、南通市呂四污水處理廠、河北獻縣污水處理廠、天津武清區越秀園泵站、南京友誼和泵站、南京市軍區總院、江蘇省人民醫院、南京兒童醫院、揚州市第一醫院、南京祿口機場、上海浦東機場、上海東方明珠紀念塔、上海巴黎春天大酒店、蒙牛集團、江蘇省航空航天大學、南京理工大學、南京市國際展覽中心、中國傳動等一批市重點工程。此外，還有眾多的物業大廈也有我們的足跡，目前我公司已成為他們長期的合作伙伴并建立了友好的合作關系。公司近期的PLC控制柜部分項目如下表所示：
|
南京康卓環境科技有限公司近期部分PLC項目一覽表 |
|||
|
序號 |
用戶單位 |
項目類型 |
備注 |
|
1 |
江蘇綜藝光伏 |
消防控制 |
PLC+HMI |
|
2 |
廈門海滄污水處理廠 |
石灰料倉 |
PLC+HMI |
|
3 |
南京市南鋼一號溝泵站 |
泵站控制 |
S7-200+組態王 |
|
4 |
宿遷市金湖縣泵站 |
泵站控制 |
PLC+HMI |
|
5 |
山東歐美塞爾傳熱技術有限公司 |
供水溫控 |
PLC+HMI |
|
6 |
合肥晶弘電器有限公司污水處理站 |
污水處理 |
S7-300PLC |
|
7 |
南京航空航天大學伺服控制 |
伺服控制 |
三菱PLC |
|
8 |
天津武清區越秀園泵站 |
泵站控制 |
PLC+HMI |
|
9 |
蒙牛集團 |
污水處理 |
S7-300 |
|
10 |
上海巴黎春天大酒店 |
污水處理 |
S7-200+HMI |
|
11 |
南京市鼓樓醫院 |
污水處理 |
PLC+HMI+組態王 |
|
12 |
徐州桃嵐化工園污水處理廠 |
自控系統 |
PLC+組態王 |
|
13 |
南京晨光集團 |
自控系統 |
PLC+HMI |
|
14 |
南通市呂四污水處理 |
污水處理 |
PLC+HMI |
|
15 |
揚州市第一醫院 |
污水處理 |
PLC+HMI+組態王 |
|
16 |
南京婦幼保健醫院 |
污水處理 |
PLC+HMI+組態王 |
|
17 |
南京腫瘤醫院 |
污水處理 |
PLC+HMI+組態王 |
|
18 |
南京市兒童醫院 |
污水處理 |
PLC+HMI+組態王 |
|
19 |
河南杞縣污水處理廠 |
污水處理 |
S7-300PLC+組態王 |
|
20 |
南京市第一監獄 |
自控系統 |
S7-300PLC+組態王 |
|
21 |
南京桂花鴨（集團）公司 |
自控系統 |
PLC+HMI+組態王 |
|
22 |
中國人民解放軍第3521工廠 |
自控系統 |
S7-300PLC+組態王 |
|
23 |
南京五洲制冷集團有限公司 |
自控系統 |
S7-300PLC+組態王 |
|
24 |
南京古南都飯店 |
自控系統 |
PLC+HMI |
|
25 |
南京白下區檢查院 |
自控系統 |
S7-300PLC+組態王 |
|
26 |
南京中山陵污水處理站 |
污水處理 |
PLC+HMI+組態王 |
|
27 |
內蒙古達拉特旗污水處理廠 |
污水處理 |
S7-300PLC+組態王 |
|
28 |
南京理工大學 |
恒壓供水 |
PLC+HMI |
|
29 |
南京農業大學 |
自控系統 |
PLC+HMI |
|
30 |
南京軍區總院 |
污水處理 |
S7-300PLC+組態王 |
|
31 |
南京祿口國際機場 |
焚燒系統 |
S7-300PLC+組態王 |
|
32 |
河南開封縣污水處理廠 |
污水處理 |
S7-300PLC+組態王 |
|
33 |
青島經濟技術開發區污水處理廠 |
污水處理 |
S7-300PLC+組態王 |
|
34 |
南京師范大學 |
自控系統 |
PLC+HMI |
