產品介紹
鄉鎮污水廠集中管理系統
一、系統概述
城鎮污水處理廠集中管理監控系統是南京康卓環境科技有限公司研發生產制造，城鎮污水處理廠集中管理監控系統是將各個鄉鎮的污水廠采集到的水位、流量、COD、氨氮、濁度、PH、提升泵、格柵機、曝氣機狀態等數據和視頻信號，通過通訊平臺，接入監控中心，監控中心可以進行數據存儲、數據通訊、實時控制、污水廠運行監視等操作，借助視頻監控與入侵報警等安防平臺的接入，從而實現污水廠集中管理。
康卓鄉鎮污水廠集中管理系統廣泛應用于化工園污水處理廠、污水泵站、鄉鎮污水廠等需要對城市污水、生活污水進行處理的場所。
城鎮污水處理廠集中管理監控系統
二、實現功能
1.數據采集存儲功能
通過現場儀表、傳感器等裝置實時采集污水廠的水位、電機運行參數、泵的啟停狀態、格柵機的運行狀態、流量、有害氣體濃度、控制模式、電壓、電流、保護狀態等數據，通過通訊網絡將數據上傳至監控中心進行存儲，并根據每個數據的特殊性，設定數據采集、存儲的時間間隔。
2.實時控制與調節
管理人員在監控中心可以看各個污水廠的實時數據和視頻監控畫面，以了接設備的運行狀況和廠區內的人員活動情況。一旦各監測數據出現偏離，及時發現并做出相應的處理。同時對所有的數據進行存儲，生成記錄日志。
3.污水廠運行智能管控
系統實時采集各站點的數據，以文字、數字、動態畫面的形式展示設備的運行狀態，提供直觀的圖文信息。實時監測數據與視頻在同一界面上顯示，可以同屏監測多個污水廠視頻和數據，也可以切換成單個污水廠的視頻和數據顯示。
視頻攝像與入侵報警
系統在使用ADSL撥號、靜態專線作為通訊網絡時，可以傳輸一路或多路傳輸視頻畫面至監控中心，監視污水廠的全景、進出口等重要位置。
系統支持入侵報警系統，當有外人未經許可進入泵站布防范圍內，監控中心產生報警提示，以便更好地進行安全防范工作。
三、總體架構
系統主要由現地?cái)?shù)據采集設備及攝像機報警裝置、一體化控制柜、通訊平臺、監控中心等組成。
3.1現地?cái)?shù)據采集設備及攝像機報警裝置
3.2一體化控制柜
3.3通訊平臺
1.有線網絡通信：各個污水廠與監控中心之間鋪設光纜或租用運營商光纖通信，監控中心與各職能部門之間通過局域網通信，該通信平臺可傳輸連續圖像， 此種傳輸方式要求泵站有寬帶接入。
3.4監控中心

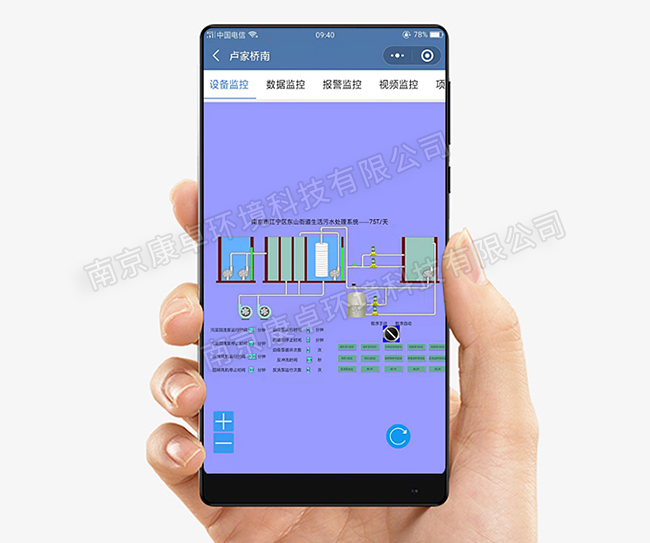

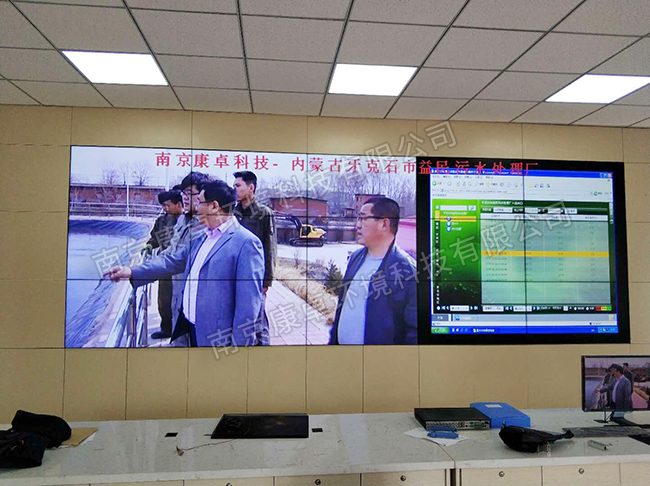

監控中心視頻畫面

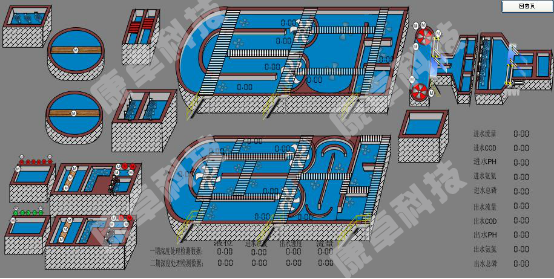

監控中心組態圖
監控中心組態細節圖
應用案例：
康卓城鎮污水處理廠集中管理監控系統已經在東屏、白馬、和風、洪藍、晶橋等國內多做鄉鎮污水處理廠上廣泛應用，性能穩定，安全可靠。

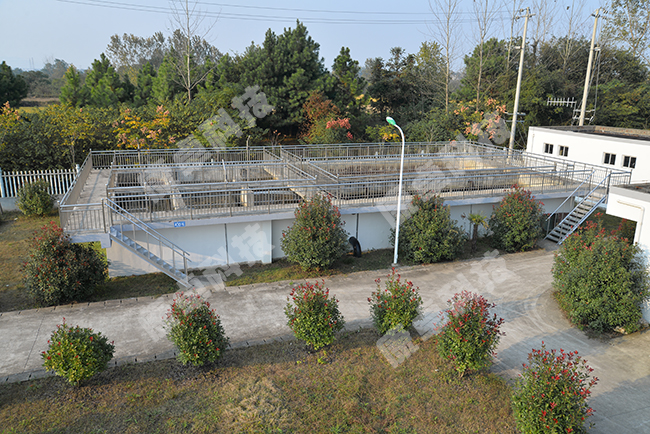

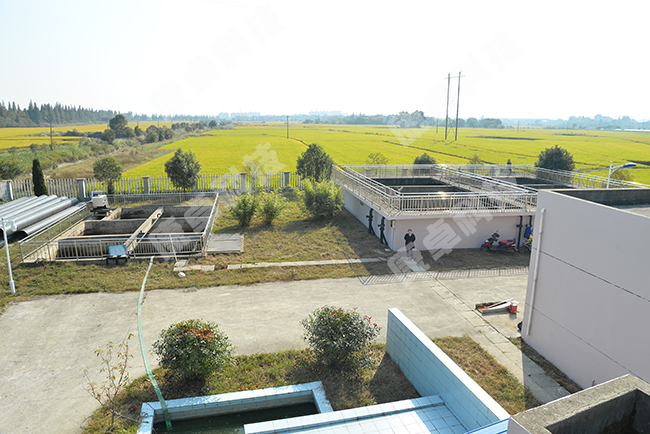

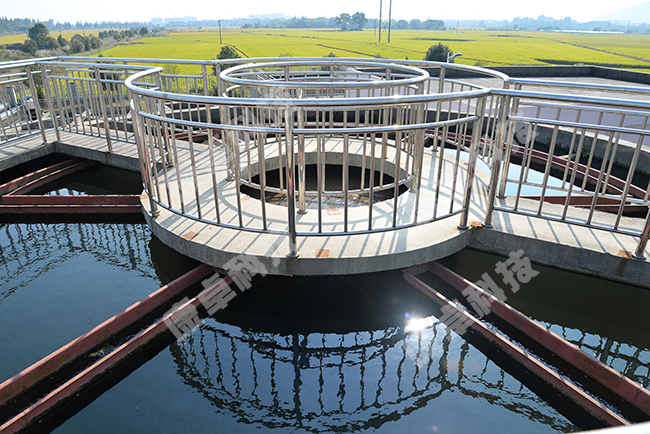

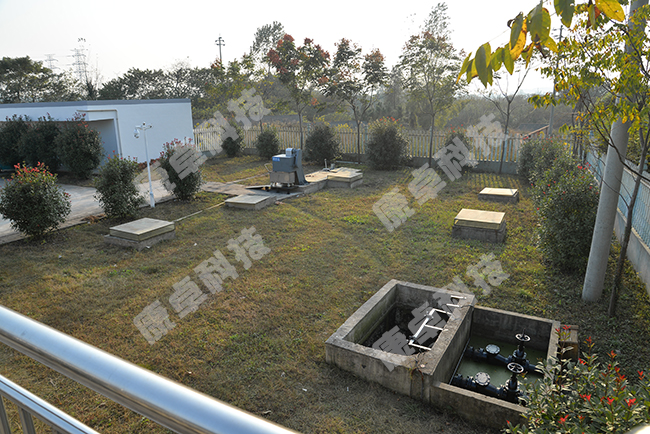

現場施工實拍：
城鎮污水處理廠集中管理監控系統服務與訂購
城鎮污水處理廠集中管理監控系統自售出起，康卓科技提供全面的技術支持服務，在使用過程中如需技術幫助，康卓科技設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時服務熱線：025-86666104
訂貨需知：因產品使用場景、用戶要求不同，如需訂購“城鎮污水處理廠集中管理監控系統”，請聯系康卓科技電氣工程師根據要求量身定制。
